特宝园区内的设备安装和系统集成测试

在提升系统交付之前进行的设备安装和系统集成预调试。

自2010年以来,西马格特宝集团不断优化和扩大其设备安装和系统测试能力。这意味着西马格特宝集团利用高性能、高科技的工作流程来实现客户在中重型机械和设备工程方面的特定项目。所有的设计都是为了在最佳的条件下以最高的效率实施最佳的解决方案。对于系统供应商来说,以系统集成的方式协调机械、液压、驱动和自动化技术尤为重要。

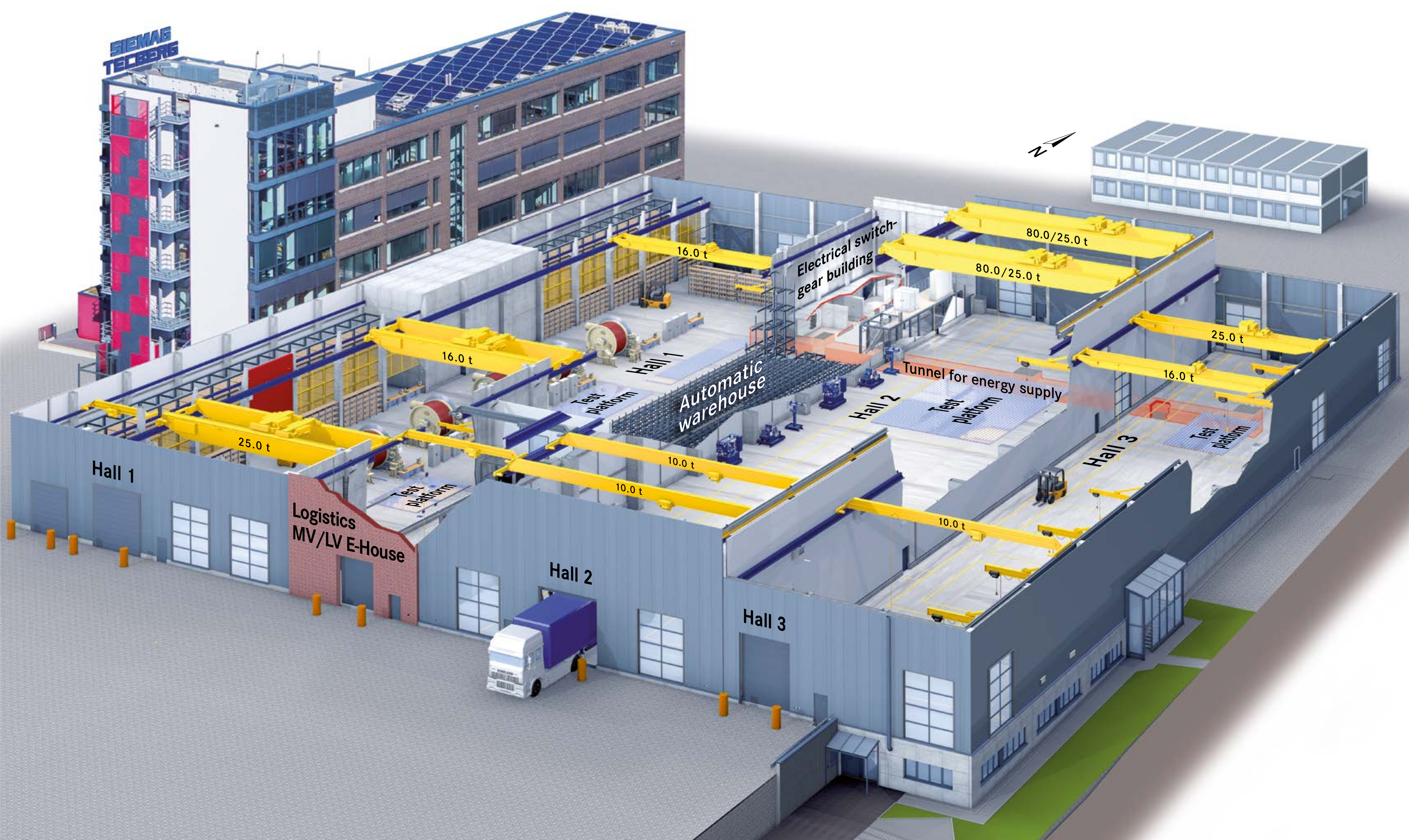

特宝园区设备安装

  • 设备安装1区
    占地面积为2,600平方米,自2010年起用于西马格特宝集团的轻型到中重型部件的设备和部件组装。所安装的提升机技术可以处理重达40吨的组件。除了制动单元外,相应的液压系统,包括控制和调节技术也在这里进行组装和测试。
  • 设备安装2区
    占地面积为2,500平凡米,是为总重量不超过200吨的重型设备和部件而设计的。这里是与项目相关的重型机械和设备产品组装的地方。装配大厅2区包含一个12x18m的大型测试区域,包括电源和自动化,用于机械、液压和控制测试和实际条件下的调试。
  • 设备安装3区
    占地面积为1,800平凡米,设计用于组装总重量不超过40吨的中重型产品和部件,也可用于组装项目相关产品。5x10m的测试区(包括电源和自动化)也可在此进行,可以在真实条件下进行机械、液压和控制测试和调试。

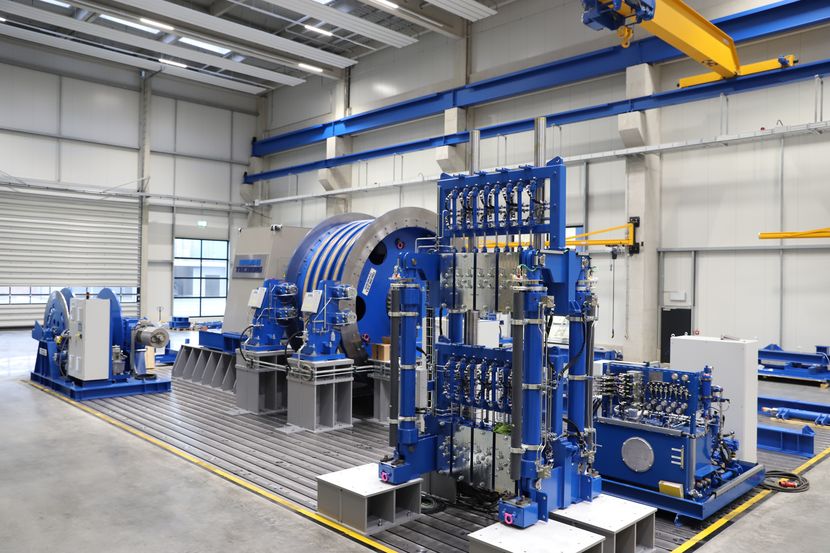

机械、液压、自动化和驱动技术的系统集成

作为装配厂测试的一部分,在各个部件参数化后,可以进行系统测试,包括对整个传动系统在各种工况下不同加速和减速阶段的预优化。

这也适用于在静止状态下施加扭矩时的优化。它为施工现场装配后设备的可靠运行奠定了基础。在装配车间已经进行的各个部件的优化调整,有助于在施工现场更快地进行启动,并确保提高后续设备的可用性。


机械/液压
全部件检查包括检查功能相关的系统尺寸,如轴/滚筒、轴/电机、轴/轴承连接等的尺寸精度。整台提升机在出厂调试后,驱动装置,提升机和制动系统就可以运行了。


通过测试优化质量保证:

  • 测量闸间隙
  • 同心度测量
  • 减少几何不平衡
  • 避免偏心
  • 检查轴向和径向力
  • 检查主轴和轴的扭力
  • 减少动态的过度振动和噪声
  • 滑动轴承和滚动轴承工作温度的检查
  • 确定单位的运行行为(温度、压力等)
  • 检查使用中的齿轮装置和离合器的工作性能
  • 整套制动系统的工厂调试,包括制动曲线的分


TECBERG park Produktmontage


自动化和驱动技术

测试机械、液压、自动化、变频系统、辅助控制等的接口:

  • 提升机电控系和闸控系统进行运行测试
  • 控制器参数化

模拟测试顺序控制和各种运行模式

基于实际的转动惯量优化整个传动控制:

  • 分析电机特性,如绝缘测量和电阻测量,空载特性曲线
  • 带负荷运行
  • 测试和优化静止条件下的传动控制(速度n = 0)
  • 测试在不同的启动扭矩、负载跳跃的提升循环控制


通过系统工厂验收测试(FAT)提高客户效益

  • 经过上述综合功能测试后,整个系统的功能安全性显著提高
  • FAT系统为客户在现场调试时对整个矿井的生产规划提供了更大的规划确定性。
  • 由于工厂调试(参数化),减少了现场组装和调试时间。
  • 经过优化后的供货设备,为客户规划提供支持。
  • 更早的提供系统参数以支持客户获取相关认证/授权等
  • 通过装配和调试过程的模块化,优化现场安装的流程
