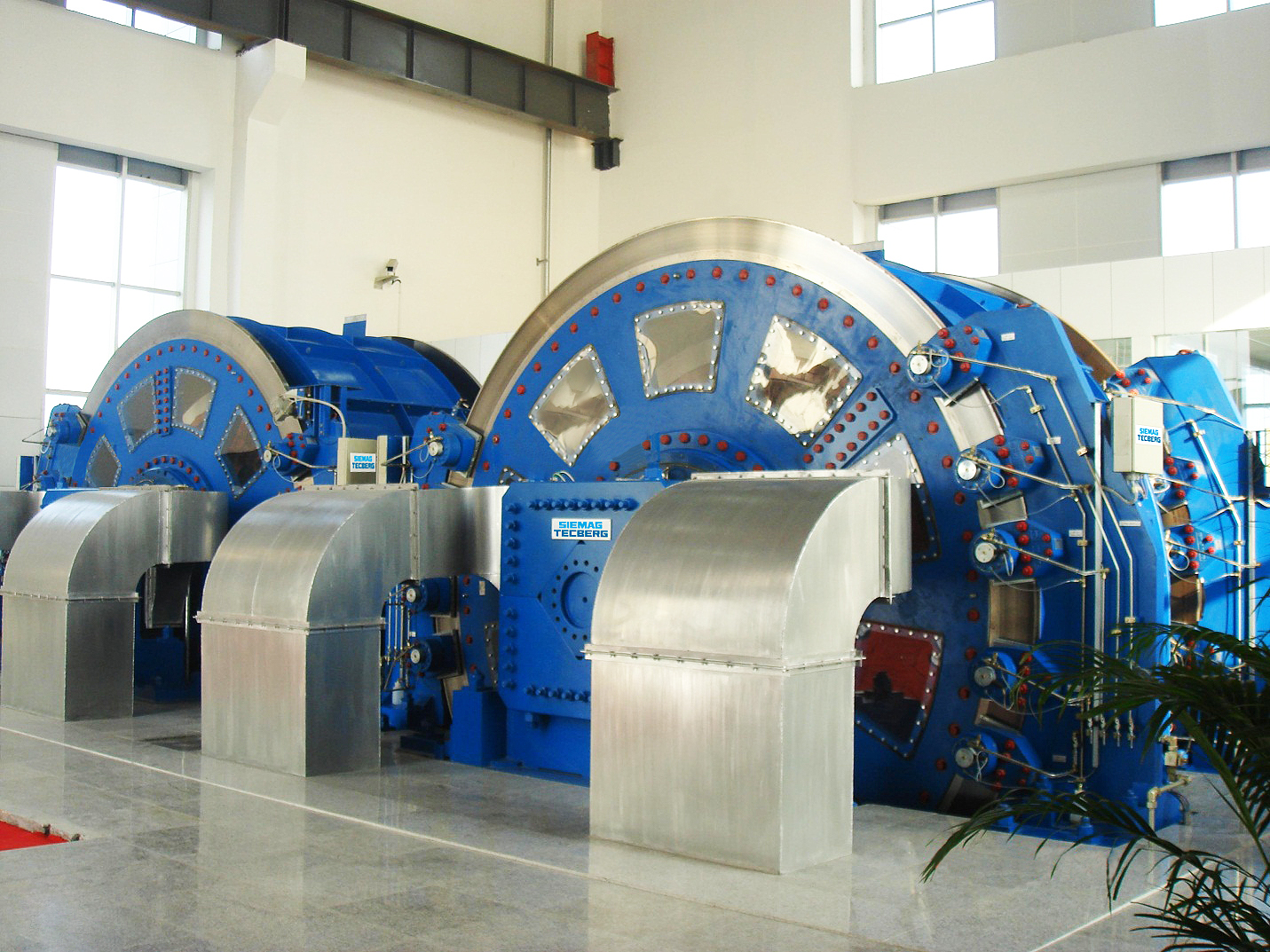

摩擦式提升机(电机内装式)

这将会是一个有趣的解决方案,特别是在需要节省空间的设计时。

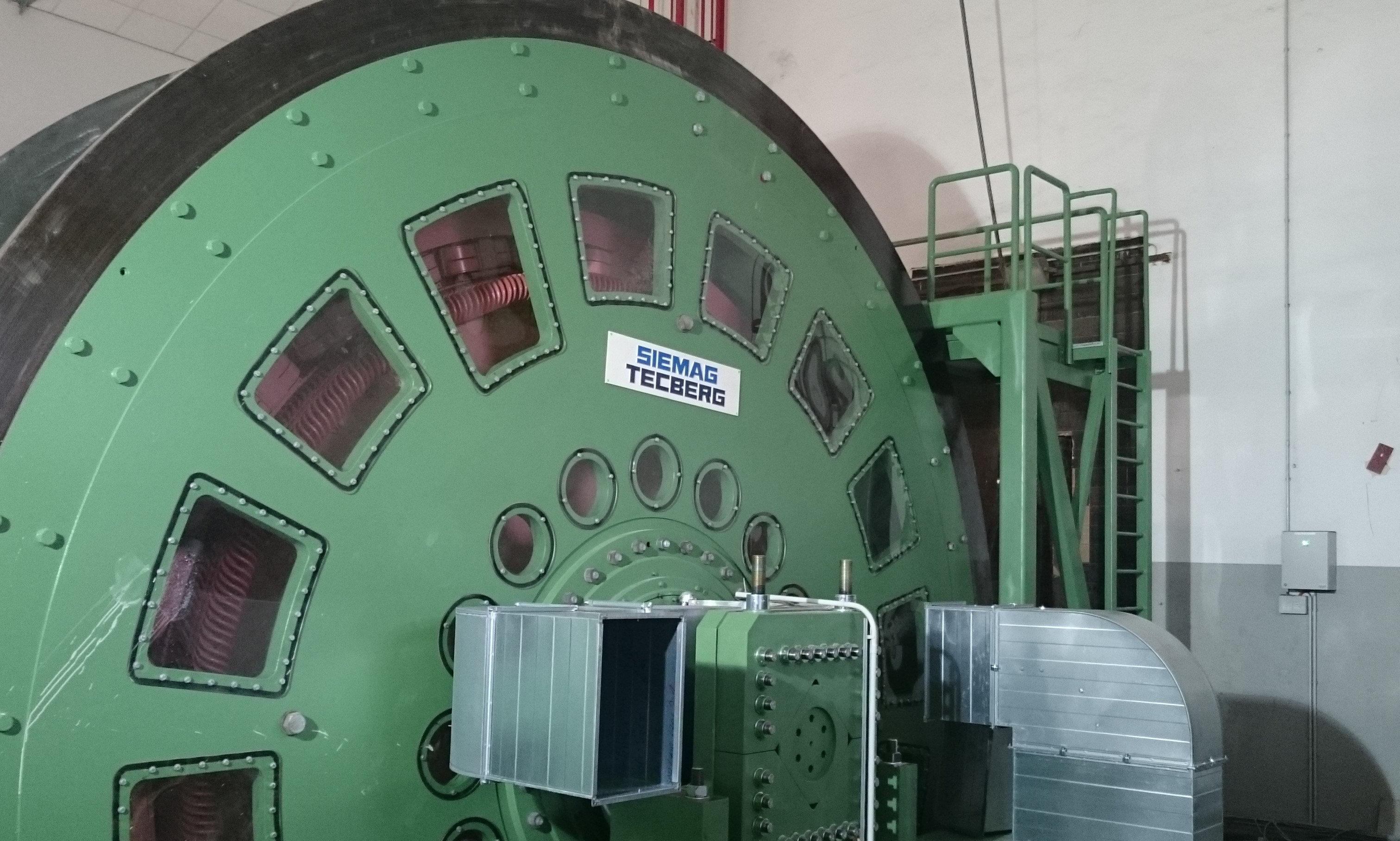

传统的戈培提升机是将电机安装在滚筒外面的主轴上,而这种驱动技术代替了传统的戈培式提升机,即将电机内置在摩擦滚筒内。通过侧板上的孔可以接触到定子和转子元件,当运转时这些孔是封闭的。冷却空气和供电通过安装在固定轴上的滑环供给电机。


技术特征

  • 节省空间的紧凑设计
  • 低成本的基础和建筑工程
  • 整体预组装和调试,显著减少了转换和安装时间
  • 对称的轴承负载
  • 井架式或落地式布置完全对称的基础载荷
  • 抗磁拉力稳定性高
  • 电机气间隙不受外界因素影响


技术数据

  • 滚筒直径: 4 to 6 m
  • 钢丝绳数量: 1 to 6
  • 有效载荷: 10 to 50 t
  • 工作负载: 33 to 305 t
  • 驱动输出: 700 to 9.000 kW
  • 适用井深: 370 to 1,380 m
