布雷姆斯系统

制动系统及液压系统。


严格的竖井提升系统安全要求

提升机是一种需要高度安全性和可靠性的机器,且能高速、长距离的运送负载。不仅能够运输材料和原料,依靠竖井系统也可以运输大量人员。为了确保可靠安全的运行,必须采用相匹配的安全设备。西马格特宝的盘式制动设备就是提升机的重要部分,并且确保在正常运转和紧急停车两种情况下安全制动。


量身定制的解决方案

每套制动系统都是针对特定的竖井系统单独设计的,符合应用标准和规定。制动系统主要由制动闸座,自主研发的制动单元,液压站和电液控制系统组成。


制动闸座和制动单元

与提升机相匹配的制动闸座配有自主研发的BE型制动单元(见表格),该制动单元被批准为符合德国竖井提升和斜井带式输送系统采矿法规的零部件。制动单元将制动力传递到滚筒的制动盘。对于摩擦式提升系统,在恒减速控制下施加制动力,以保护提升设备防止滑绳。制动力是由预张紧的弹簧产生,并通过液压释放。因此,在系统被中断或故障情况下,制动系统也可以在不使用电力的情况下使提升机制动至静止。制动闸衬的磨损和弹簧失效这两者都可以被监测和显示出来。


制动单元技术参数

  • 制动单元 BE 050
    接触压力 2 x 50 kN / 名义闸间隙 2-3 mm
  • 制动单元 BE 065
    接触压力 2 x 65 kN / 名义闸间隙 2-3 mm
  • 制动单元 BE 100
    接触压力 2 x 100 kN / 名义闸间隙 2-3 mm
  • 制动单元 BE 125
    接触压力 2 x 125 kN / 名义闸间隙 2-3 mm
  • 制动单元 BE 200
    接触压力 2 x 200 kN / 名义闸间隙 3-4 mm
  • 制动单元 BE 250
    接触压力 2 x 250 kN / 名义闸间隙 3-4 mm
  • 制动单元 BE 300
    接触压力 2 x 300 kN / 名义闸间隙 3-4 mm
  • 制动单元 BE 350
    接触压力 2 x 350 kN / 名义闸间隙 3-4 mm


技术特征

  • 高制动力
  • 无限使用寿命—在标准提升运行中可承受超过2百万次的载荷变化
  • 闸衬表面压缩量低
  • 闸间隙无极调节,容易的精细调整
  • 完全封闭,可防止灰尘和腐蚀性物质
  • 具备闸瓦磨损和弹簧失效的监测
  • 维护简便
  • 通过德国采矿批准为符合BVOS标准的部件

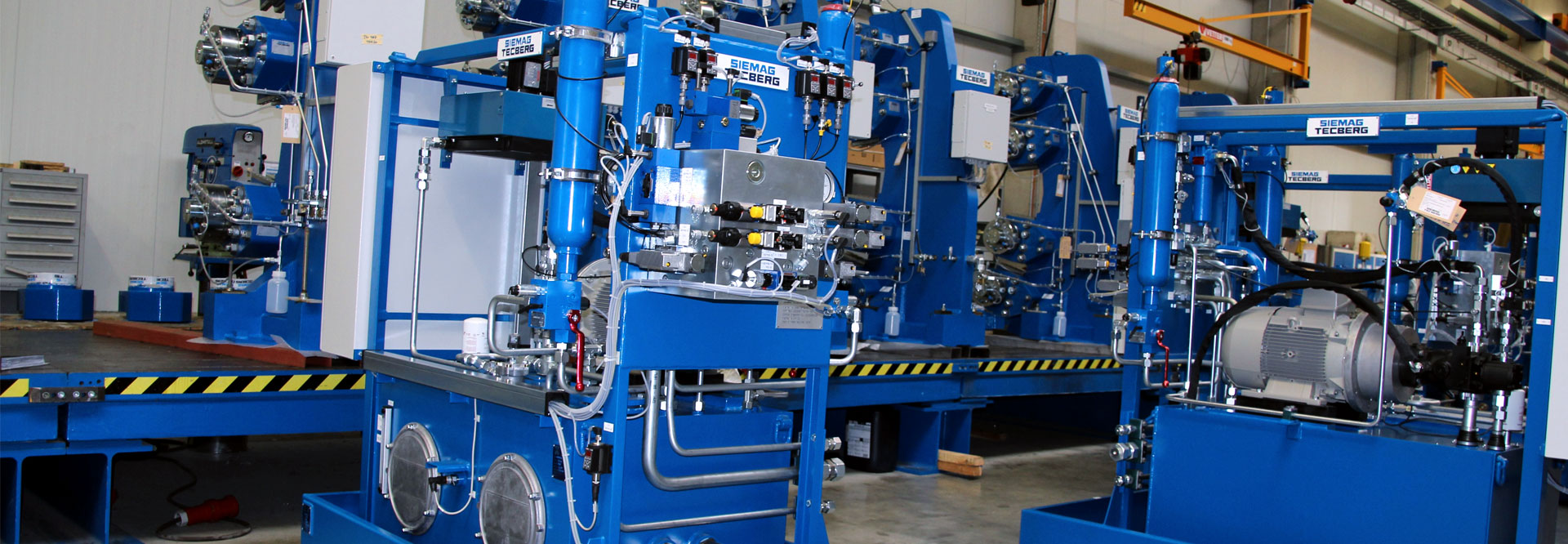

液压站

油压供给装置、阀块、阀件和可调压的蓄能器紧凑的布置在液压站上。制动闸座上的管路采用了大断面的厚壁管。




电液制动控制系统

西马格特宝的电液制动控制系统是提升机盘式制动设备的一个组成部分,具有以下功能:

  • 驻车制动: 当提升机处于静止时,系统减压,制动单元将全部制动力作用在制动盘上。
  • 行车制动: 在正常提升运行时,手动制动控制可通过操作台上的制动手柄来实现的
  • 安全制动: 安全制动是当紧急断电或者提升运行故障时触发的。

安全制动的制动力的激活在很大程度上决定了电液控制系统的类型和设计:

  • 用于简单的应用和最大提升速度不超过4m/s时的恒定制动力
  • 提升速度大于4m/s的恒定制动力
  • 提升速度大于4m/s的恒减速

用于提升系统的电液控制系统是电气调节的,且是一个独立于其他控制系统的闭环系统。它安装在完全无尘的开关柜中。系统的控制和监视是通过冗余的PLC技术实现的。与提升机电控系统采用无源触点的硬线接口。




车间的组装和预测试

整套的盘式制动系统,包括管道布置,在我们的车间组装完成,并在发货前进行功能测试和预调试。因此,西马格特宝制动系统可确保装配、安装和调试无故障且可靠运行。




适用于立井及斜井提升设备的模块式液压盘式制动系统,通过持续不断地创新和技术研发保持技术领先,满足最高安全规范。
